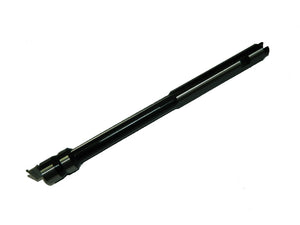

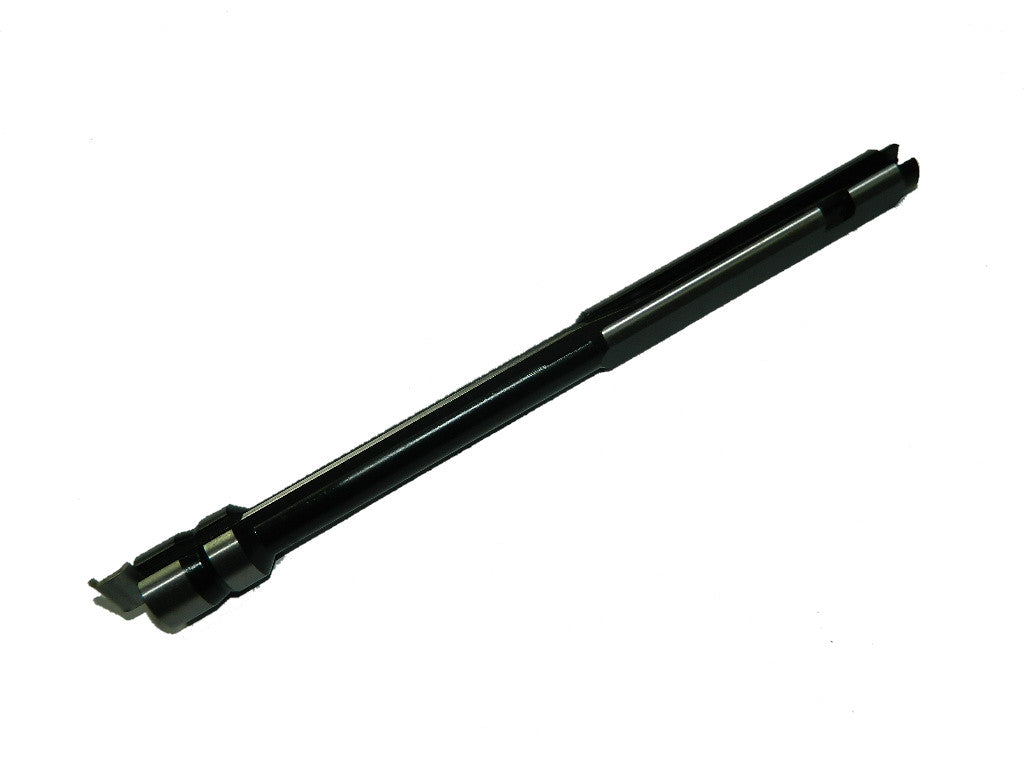

Mandrel Range 15.62 - 25.9 mm (0.615 - 1.020")
Long Series
Diameter Range | Mandrel (includes Wedge) | Truing Sleeve | Shoe (PT only) | ||||||||
mm | Inch | Hard | Permanent | Brass | Cast Iron | ||||||
15.62-16.38 | 0.615-0.645 | HS615/8GG | PT615/8GG | STL 615 |
L1057B (2-off each for GG mandrels) |
L1057C (2-off each for GG mandrels) |
|||||
16.38-17.15 | 0.645-0.675 | HS645/8GG | PT645/8GG | STL 645 | |||||||
17.15-17.91 | 0.675-0.705 | HS675/8GG | PT675/8GG | STL 675 | |||||||
17.91-18.80 | 0.705-0.740 | HS705/8GG | PT705/8GG | STL 705 | |||||||
18.80-19.56 | 0.740-0.770 | HS740/8GG | PT740/8GG | STL 740 | |||||||
Adaptor | MA156/50 | ||||||||||
Stone Type | GG | ||||||||||

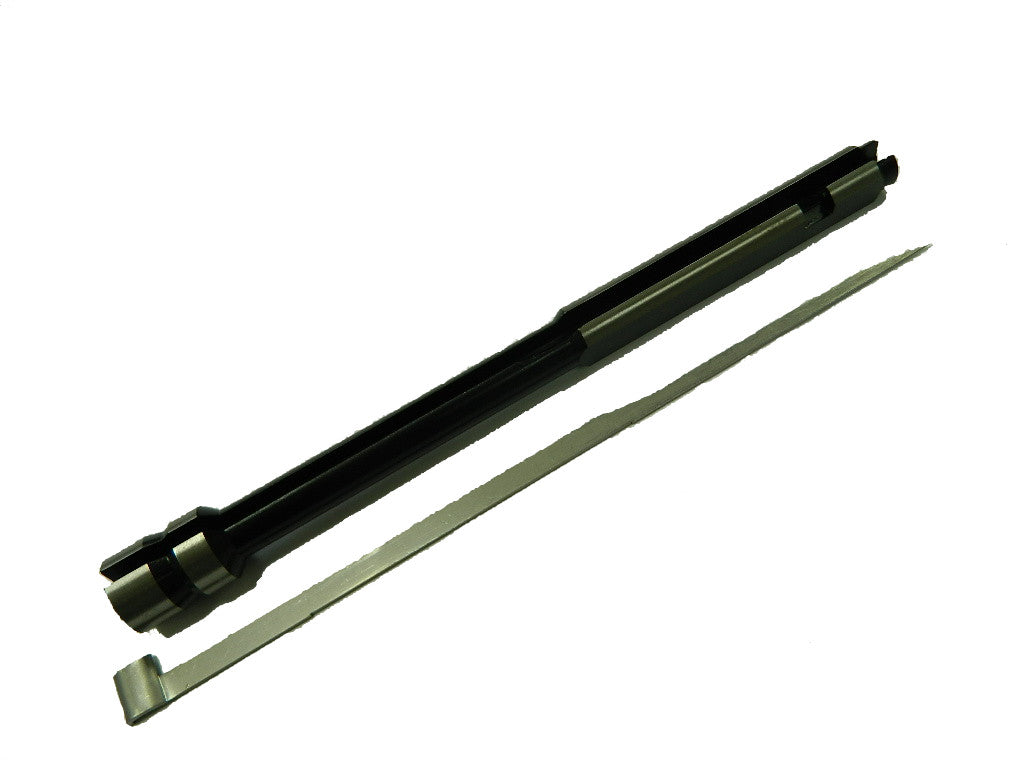

Replacement Wedge | 10917 | ||||||||||
Diameter Range | Mandrel (includes Wedge) | Truing Sleeve | Shoe (PT only) | ||||||||
Metric | Inch | Hard | Permanent | Brass | Cast Iron | ||||||
19.56-20.32 | 0.770-0.800 | HS770/8GG | PT770/8GG | STL 770 |
L1058B (2-off each for GG mandrels) |
L1058C (2-off each for GG mandrels) |
|||||
20.32-21.08 | 0.800-0.830 | HS800/8GG | PT800/8GG | STL 800 | |||||||
21.08-21.97 | 0.830-0.865 | HS830/8GG | PT830/8GG | STL 830 | |||||||
21.97-22.73 | 0.865-0.895 | HS865/8GG | PT865/8GG | STL 865 | |||||||
22.73-23.49 | 0.895-0.925 | HS895/8GG | PT895/8GG | STL 895 | |||||||
23.49-24.25 | 0.925-0.955 | HS925/8GG | PT925/8GG | STL 925 | |||||||
24.25-25.14 | 0.955-0.990 | HS955/8GG | PT955/8GG | STL 955 | |||||||
25.14-25.91 | 0.990-1.020 | HS990/8GG | PT990/8GG | STL 990 | |||||||
Adaptor | MA156/51 | ||||||||||
Stone Type | GG | ||||||||||
Replacement Wedge | 10917 |
